可拆式雙法蘭傳力接頭

產品介紹

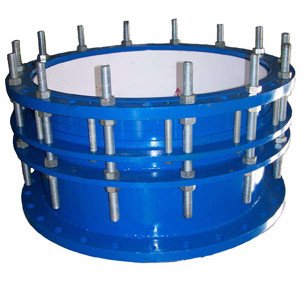

VSSJAFC型可拆式雙法蘭傳力接頭是有鬆套伸縮接頭和短管法蘭、傳力螺杆等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，並且具有一定的調節量，方便實際的施工環境進行調整。適用於輸送海水、淡水、冷熱水、飲用水、生活汙水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。

VSSJAFC型可拆式雙法蘭傳力接頭優點：安裝簡單方便、方便閥門安裝。該產品適用於兩邊均為法蘭連接的管道中，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。

1安裝簡單方便，有利於泵閥的拆裝與維護。
2使用壽命長，運行穩定。

3能夠將管道的軸向推力反傳至整條管道，避免局部受壓。

技術參數

安裝說明

1、可曲撓橡膠接頭管道施工時，必須讓其處於自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高於管道工作壓力一個檔位的接頭。

2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。

3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。

4、可曲撓橡膠軟接頭使用在水泵進出口時，應位於水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。

5、當管道位移量大於等於接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處於極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。

6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大於管道軸向力)。

7、安裝橡膠接頭時，螺栓的螺杆應伸向接頭外側，每一法蘭端麵的螺栓按對角加壓的方法反複均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免鬆動造成脫盤或滲水。

8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）後或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。

9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表麵嚴禁刷漆和纏繞保溫材料。因橡膠製品存在老化問題，應及時檢查更換。
