產品介紹

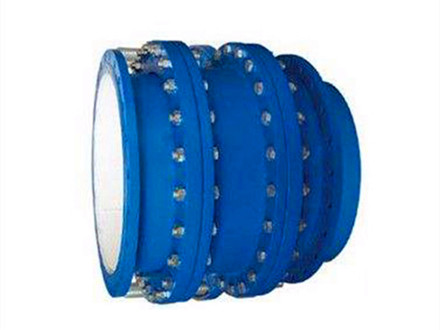

D型大撓度鬆套補償接頭是在吸收國外的先進技術並結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，用於吸收軸向位移和撓度為6°～7°的角位移的管道鬆套連接的裝置。適用於工況惡劣、地形複雜場合的管線。
1補償吸收管道受熱應力引起的位移量。
2吸收設備振動，減少設備振動對管道的影響。
3克服地陷等因素對管道的危害。
技術參數
公稱尺寸Nominal size DN | 可撓量Deflection-length(°) | 伸縮量Compensation-length mm | L | D1 | 法蘭連接尺寸Flange connecting dimension | ||||||||
0.6Mpa | 1.0Mpa | 1.6Mpa | |||||||||||
D | K | n-do | D | K | n-do | D | K | n-do | |||||
100 | 7 | ±60 | 520 | 305 | 210 | 170 | 4-φ18 | 220 | 180 | 8-φ18 | 220 | 180 | 8-φ19 |
200 | 560 | 415 | 320 | 280 | 8-φ18 | 340 | 295 | 8-φ23 | 340 | 295 | 12-φ23 | ||
300 | 530 | 440 | 395 | 2-φ23 | 445 | 400 | 12-φ23 | 460 | 410 | 12-φ27 | |||
400 | 660 | 645 | 540 | 495 | 16-φ23 | 565 | 515 | 16-φ27 | 580 | 525 | 16-φ30 | ||
500 | 670 | 750 | 645 | 600 | 20-23 | 670 | 620 | 20-φ27 | 715 | 650 | 20-φ33 | ||
600 | 720 | 870 | 755 | 705 | 20-φ27 | 780 | 725 | 20-φ30 | 840 | 770 | 20-φ36 | ||
700 | 6.5 | ±65 | 750 | 960 | 860 | 810 | 24-φ27 | 895 | 840 | 24-φ30 | 910 | 840 | 24-φ36 |
800 | 810 | 1085 | 975 | 920 | 24-φ30 | 1015 | 950 | 24-φ33 | 1025 | 950 | 24-φ39 | ||
900 | 855 | 1185 | 1075 | 1020 | 24-φ30 | 1115 | 1050 | 28-φ33 | 1125 | 1050 | 28-φ39 | ||
1000 | 950 | 1305 | 1175 | 1120 | 28-φ30 | 1230 | 1160 | 28-φ36 | 1255 | 1170 | 28-φ42 | ||
1200 | 1000 | 1505 | 1405 | 1340 | 32-φ33 | 1455 | 1380 | 32-φ39 | 1485 | 1390 | 32-φ48 | ||
1400 | 1050 | 1715 | 1630 | 1560 | 36-φ36 | 1675 | 1590 | 36-φ42 | 1685 | 1590 | 36-φ48 | ||
1600 | 1140 | 1930 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-φ48 | 1930 | 1820 | 40-φ56 | ||
1800 | 6 | ±75 | 1200 | 2150 | 2045 | 1970 | 44-φ40 | 2115 | 2020 | 44-φ48 | 2130 | 2020 | 44-φ56 |
2000 | 1250 | 2370 | 2265 | 2180 | 48-φ42 | 2325 | 2230 | 48-φ48 | 2345 | 2230 | 48-φ62 | ||
2200 | 1300 | 2570 | 2475 | 2390 | 52-φ42 | 2550 | 2440 | 52-φ56 | - | - | - | ||
2400 | 1420 | 2820 | 2685 | 2600 | 56-φ42 | 2760 | 2650 | 56-φ56 | - | - | - | ||
2600 | 1450 | 3020 | 2905 | 2810 | 60-φ48 | 2960 | 2850 | 60-φ56 | - | - | - | ||
2800 | 1500 | 3230 | 3115 | 3020 | 64-φ48 | 3180 | 3070 | 64-φ56 | - | - | - | ||
3000 | 1600 | 3440 | 3315 | 3220 | 68-φ48 | 3405 | 3290 | 68-φ62 | - | - | - | ||
3200 | 1780 | 3685 | 3525 | 3430 | 72-φ48 | - | - | - | - | - | - | ||
